1. لماذا يعتبر معيار CE مهمًا بشكل خاص للمكابس الهيدروليكية المركبة؟
في مجال تشكيل المواد المركبة، مكابس هيدروليكية مركبة مؤازرة و مكابس صب الضغط أصبحت من المعدات الأساسية لعمليات القولبة بالضغط وتستخدم عادةً مع قوالب اس ام سي لتشكيل أنظمة صب SMC كاملة.
مع التطوير المستمر للمواد المركبة نحو تصميم خفيف الوزن والتكامل الهيكلي، يتم الآن تطبيق مكابس التشكيل بالضغط المركب على نطاق واسع في القطاعات التالية:
- الشاحنات والحافلات
- المعدات الزراعية والبناء
- التنقل الإلكتروني
- النقل بالسكك الحديدية
- الأثاث الحضري, من بين أمور أخرى
في سيناريوهات التطبيق هذه، لا تكون المكابس الهيدروليكية مسؤولة عن تشكيل الأداء فحسب، ولكنها ترتبط أيضًا بشكل مباشر بسلامة المشغل، والاستقرار التشغيلي على المدى الطويل، والامتثال الشامل لخط الإنتاج. لهذا السبب، يميل عدد متزايد من العملاء الأوروبيين الذين يشترون المكابس الهيدروليكية المركبة من الصين لأول مرة إلى التركيز على سؤال رئيسي واحد:
ما هي الاختلافات الأساسية بين المكابس الهيدروليكية المتوافقة مع CE والمكابس الهيدروليكية المصممة وفقًا للمعايير المحلية؟
يجب التأكيد على أن علامة CE ليست مجرد علامة اعتماد، ولكنها نظام أمان شامل يعمل طوال دورة حياة الآلة بأكملها - بدءًا من التصميم والتصنيع وحتى التركيب والتشغيل.
ثانيا. الاختلافات الأساسية في فلسفة التصميم
وفقًا للمعايير المحلية، عادةً ما يكون تصميم الضغط الهيدروليكي مدفوعًا بمتطلبات الإنتاج مثل سعة الحمولة وكفاءة التشكيل وتكلفة المعدات ووقت التسليم. في حين أن هذا النهج مناسب للعديد من بيئات الإنتاج المحلية، فإنه يركز في المقام الأول على ما إذا كانت الآلة قادرة على إكمال مهمة التصنيع الخاصة بها.
في المقابل، يجب أن تتعامل المكابس الهيدروليكية المركبة المؤازرة المتوافقة مع CE مع التحكم في المخاطر كقيد تصميم أساسي مع تلبية متطلبات أداء التشكيل. يتطلب إطار CE منهجيًا تقييم المخاطر سيتم إجراؤها في مرحلة التصميم المفاهيمي، مع تحديد الحلول الهيكلية أو على مستوى النظام مسبقًا للمخاطر المحتملة أثناء التشغيل والصيانة والتشغيل والظروف غير الطبيعية.
وتعني فلسفة "السلامة حسب التصميم" أنه لا يمكن تحقيق الامتثال للمطابقة الأوروبية (CE) بمجرد إضافة المكونات بعد التصنيع، ولكن يجب دمجها في المفهوم العام للآلة من البداية.
ثالثا. ثلاثة أنظمة أمان أساسية للمكابس الهيدروليكية المتوافقة مع CE
من منظور التنفيذ، يتم تحقيق متطلبات CE للمكابس الهيدروليكية المركبة من خلال أنظمة أمان محددة بوضوح بدلاً من المبادئ المجردة. وتتركز هذه المتطلبات بشكل رئيسي في ثلاثة مجالات: السلامة الميكانيكية والسلامة الهيدروليكية والسلامة الكهربائية ، وكلها مترابطة ولا غنى عنها.
السلامة الميكانيكية
بموجب معايير CE، فإن الهدف الأساسي للسلامة الميكانيكية هو تقليل تعرض الموظفين للمناطق الخطرة من خلال التصميم الهيكلي نفسه، بدلاً من الاعتماد فقط على إجراءات التشغيل أو خبرة المشغل. بالنسبة للمكابس الهيدروليكية المركبة الكبيرة ذات الأشواط الطويلة ومتطلبات الصيانة المتكررة، تعتبر السلامة الميكانيكية أمرًا بالغ الأهمية بشكل خاص.
يجب أن يأخذ التصميم الميكانيكي المتوافق مع CE في الاعتبار بشكل منهجي سيناريوهات التشغيل والصيانة، مثل الوصول الآمن إلى الماكينة، والدخول إلى المناطق المرتفعة، والتأمين الموثوق للمكونات المتحركة أثناء الخدمة. تؤثر هذه المتطلبات بشكل مباشر على التصميم العام للجهاز بدلاً من كونها وظائف إضافية اختيارية.
تشمل تدابير السلامة الميكانيكية النموذجية CE ما يلي:
- سلالم السلامة ، مصممة لتلبية معايير الارتفاع والميل والأداء المضاد للانزلاق
- أعلى منصات الصيانة مع الدرابزين ، توفير الحماية من السقوط أثناء الخدمة
- مسارات الوصول للصيانة ومسافات الأمان ، وضمان مساحة كافية لحركة الأفراد والإخلاء في حالات الطوارئ
- أنظمة القفل الميكانيكية المنزلقة ، مثل أجهزة قفل SITEMA، لتثبيت الشريحة بشكل آمن أثناء الصيانة ومنع الهبوط غير المقصود

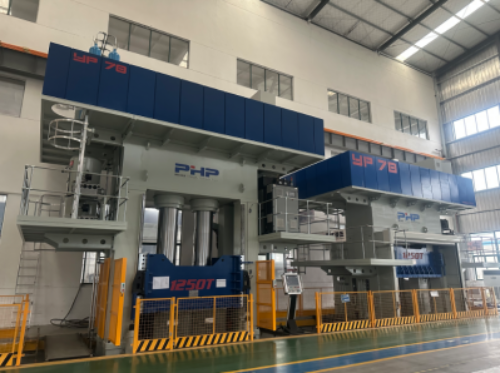

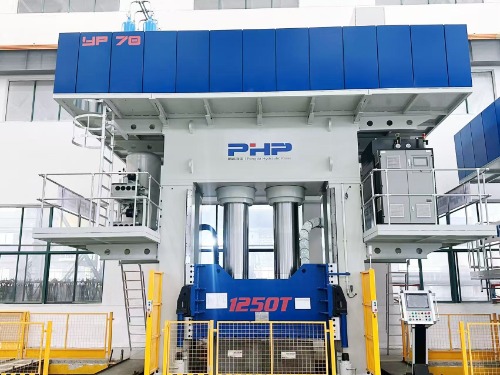

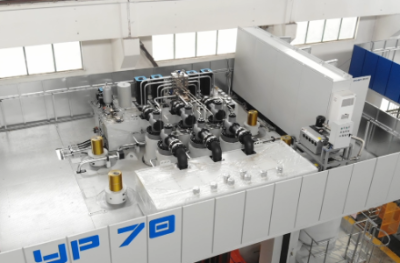

أعلى منصة الصيانة

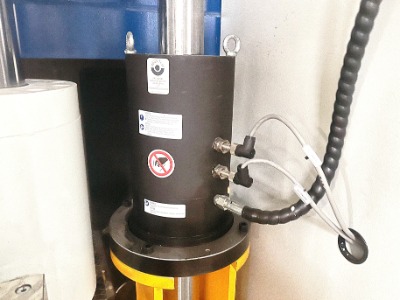

نظام قفل المنزلق
وبالمقارنة، غالبًا ما تعتمد المطابع القياسية المحلية بشكل أكبر على الإجراءات التشغيلية بدلاً من عزل المخاطر الهيكلية.
السلامة الهيدروليكية
النظام الهيدروليكي هو قلب الطاقة للضغط الهيدروليكي المركب وأيضًا منطقة عالية الخطورة. بموجب معايير CE، يجب ألا تقدم الأنظمة الهيدروليكية الأداء فحسب، بل يجب أيضًا أن تتضمن الوضوح آمنة من الفشل السلوك.
وهذا يعني أنه حتى في الظروف القاسية مثل تمزق الخرطوم أو فشل الصمام أو خلل في التحكم، يجب أن يعود النظام إلى الحالة الآمنة تلقائيًا لمنع الحركة غير المنضبطة أو الإصابة الشخصية.
تشمل تدابير السلامة الهيدروليكية النموذجية CE ما يلي:
- صمامات الأمان المثبتة على الاسطوانات منع نزول الانزلاق السريع في حالة فقدان الضغط
- سلاسل الحماية من الانفجار للخراطيم الهيدروليكية الحد من جلد الخرطوم في حالة تمزقه
- الضغط الزائد ومنطق التحكم في الحركة ، وضمان السلوك الآمن في جميع الظروف

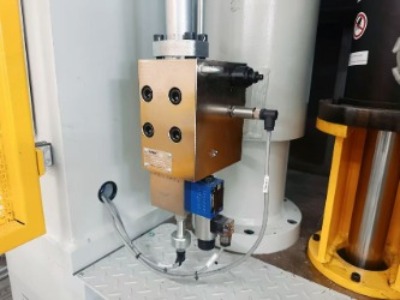

صمام الأمان

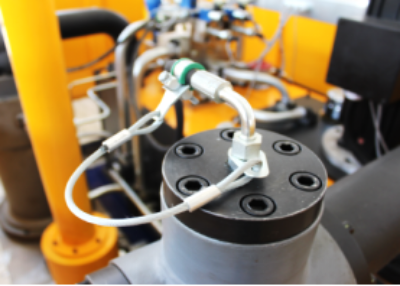

سلسلة الحماية من الانفجار
في بعض المطابع القياسية المحلية، قد يتم تبسيط ميزات السلامة هذه أو حذفها، والاعتماد بدلاً من ذلك على الإدارة القائمة على الخبرة.
السلامة الكهربائية
تعد السلامة الكهربائية واحدة من أكثر الجوانب المنهجية والمراجعة الصارمة للامتثال لـ CE وتمثل أحد أوضح الاختلافات مقارنة بالآلات القياسية المحلية. لا يركز تقييم CE على جودة المكونات فحسب، بل يركز أيضًا على سلامة منطق السلامة الوظيفية.
تتضمن تكوينات السلامة الكهربائية النموذجية CE ما يلي:
- PLCs للسلامة مع التكرار والتشخيص الذاتي
- ستائر خفيفة للسلامة من النوع L لحماية متعددة الاتجاهات لمنطقة التشكيل
- الماسحات الضوئية بالليزر لرصد المنطقة الديناميكية
- أزرار التوقف في حالات الطوارئ ، وضعها وفقا للمعايير
- برامج السلامة موثقة بالكامل ويمكن التحقق منها ، مما يضمن إمكانية التتبع وقابلية الاختبار

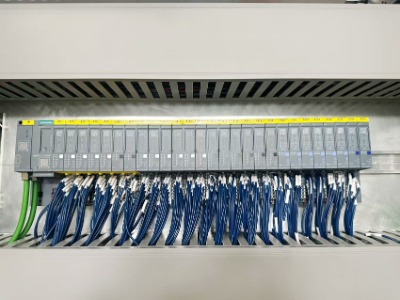

سلامة PLC

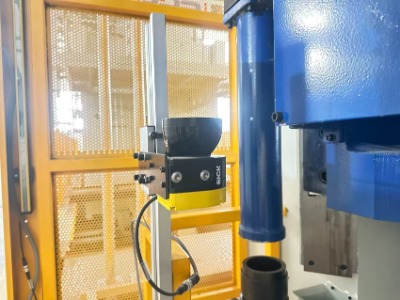

ماسح ضوئي بالليزر

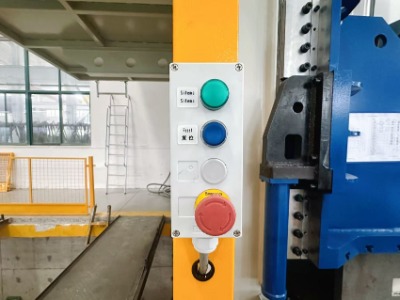

زر التوقف في حالات الطوارئ

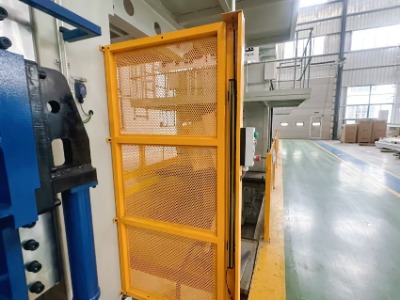

ستارة خفيفة للأمان من النوع L
في حين أن خزائن التحكم قد تبدو متشابهة من الخارج، فإن تقييمات CE تؤكد على البنية المنطقية الداخلية، والتكرار، والاتساق مع الوثائق الفنية.
رابعا. نظام التوثيق الفني والمسؤولية
يمتد الامتثال لـ CE إلى ما هو أبعد من الآلة المادية ليشمل نظام توثيق فني كامل. ولا تعد هذه المستندات جزءًا من متطلبات التسليم فحسب، ولكنها ضرورية أيضًا للامتثال طوال دورة حياة المعدات.
يشتمل الملف الفني الكامل لـ CE عادةً على تقارير تقييم المخاطر، والمخططات الهيدروليكية والكهربائية، وأدلة التشغيل والصيانة، وإقرارات المطابقة. تلعب هذه المستندات دورًا حاسمًا في عمليات التدقيق والتحقيق في الحوادث وتحديد المسؤولية.
V. الخلاصة: المكابس الهيدروليكية المتوافقة مع CE كحل هندسي للنظام
ل مكابس هيدروليكية مركبة مؤازرة (بما في ذلك مكابس SMC، ومكابس LFT-D، ومكابس HP-RTM، ومكابس GMT، وما إلى ذلك)، فإن الامتثال لـ CE ليس إضافة بسيطة لميزات الأمان بعد التثبيت. بدلا من ذلك، فهو يمثل أ فلسفة السلامة الشاملة ، ومدمجة بشكل منهجي في التصميم الهيكلي للآلة، ووظائف السلامة، ومنطق التحكم، وسيناريوهات التطبيق النهائي، مع تقييم المخاطر في جوهرها وتوجيهها باللوائح والمعايير.
ل customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
