تعمل مكبس القولبة RTM على تعزيز كفاءة التصنيع

إطلاق العنان لزيادة الإنتاجية باستخدام تقنية RTM Press المتقدمة

يتطلب السعي لتحقيق التميز في التصنيع ابتكارًا مستمرًا في تكنولوجيا العمليات، وتمثل مكبس قولبة نقل الراتنج (RTM) قطعة محورية من المعدات في هذه الرحلة. الانتقال إلى ما هو أبعد من أساليب القولبة المفتوحة التقليدية أو تقنيات التصنيع المركبة الأبطأ، الحديثة مكبس صب RTM يقدم نهجًا مغلقًا يعمل على تحسين معدلات الإنتاج بشكل كبير، وتحسين جودة الأجزاء، وتقليل نفايات المواد والأثر البيئي. تتعمق هذه المقالة في المزايا الأساسية لدمج مكبس RTM في سير عمل التصنيع الخاص بك، مما يوفر تحليلاً تفصيليًا لمبادئها التشغيلية والفوائد الرئيسية والعوامل الحاسمة التي يجب مراعاتها من أجل التنفيذ الناجح. وسوف نستكشف كيف أن هذه التكنولوجيا لا تعزز الكفاءة فحسب، بل تفتح أيضًا إمكانيات جديدة لإنشاء أجزاء مركبة معقدة وعالية الأداء كان إنتاجها في السابق يمثل تحديًا أو باهظ التكلفة. من خلال فهم القدرات الكاملة لعملية RTM، يمكن للمصنعين اتخاذ قرارات مستنيرة لتبسيط عملياتهم، وتقليل التكلفة الإجمالية لكل جزء، واكتساب ميزة تنافسية في السوق.

كيف تقوم مطبعة RTM بتحويل إنتاج الأجزاء المركبة

تتضمن العملية الأساسية لمكبس التشكيل RTM حقن راتينج سائل في قالب مغلق يحتوي على ألياف جافة. وتخضع هذه العملية التي تبدو بسيطة للتحكم الدقيق في العديد من المعلمات، والتي تحدد معًا جودة واتساق الجزء النهائي. يعد التحول من المواد الخام إلى مكون نهائي عالي القوة بمثابة شهادة على التطور الهندسي لنظام الضغط RTM.

دورة عملية RTM خطوة بخطوة

يمكن تقسيم دورة RTM النموذجية إلى عدة مراحل متميزة، كل منها حاسم لنجاح العملية. إن فهم هذه الدورة أمر ضروري لتقدير كيفية تعزيز الصحافة للكفاءة.

• إعداد القالب ووضع التشكيل: تبدأ العملية بتحضير نصفي القالب المعدني المتطابق. يتم تطبيق عامل التحرير لضمان سهولة إزالة الجزء النهائي. إن تقوية الألياف الجافة، والتي يمكن أن تكون على شكل أقمشة منسوجة، أو حصائر مخيطة، أو قوالب مسبقة مضفرة، يتم قطعها بدقة ووضعها في النصف السفلي من تجويف القالب. يحدد هذا التشكيل الخصائص الهيكلية وشكل الجزء النهائي.
• إغلاق القالب ولقط: يتم بعد ذلك خفض النصف العلوي من القالب إلى النصف السفلي، ويطبق النظام الهيدروليكي أو الكهربائي القوي لضغط RTM قوة تثبيت كبيرة لإغلاق القالب. تعتبر هذه القوة ضرورية لتحمل الضغط الداخلي الناتج أثناء حقن الراتنج دون التسبب في انفصال القالب أو حدوث وميض. تضمن دقة نظام التثبيت أن يكون سمك الجزء ثابتًا وقابل للتكرار عبر آلاف الدورات.
• حقن الراتنج وعلاجه: يتم تفريغ نظام الراتنج المختلط مسبقًا، والذي غالبًا ما يكون عبارة عن بوليمر متصلب بالحرارة مثل الإيبوكسي أو فينيل إستر أو البوليستر، لإزالة الهواء المحبوس ثم حقنه في القالب المختوم تحت ضغط ومعدلات تدفق يمكن التحكم فيها. يتدفق الراتينج عبر تشكيل الألياف، مما يؤدي إلى ترطيب الألياف تمامًا وإزاحة الهواء من خلال فتحات تم وضعها بشكل استراتيجي. بمجرد ملء القالب، يتم الاحتفاظ بالجزء تحت ظروف يمكن التحكم في درجة حرارتها حتى يتم علاجه، وهي عملية يخضع فيها الراتينج لتفاعل كيميائي ليصبح مصفوفة بلاستيكية صلبة وصلبة.
• Demolding وما بعد المعالجة: بعد اكتمال دورة المعالجة، يتم تحرير قوة التثبيت، ويتم فتح القالب، ويتم إزالة الجزء النهائي. اعتمادًا على التطبيق، قد يخضع الجزء لعملية ما بعد المعالجة البسيطة، مثل تقليم المواد الزائدة أو حفر الثقوب، ولكنه غالبًا ما يكون منتجًا شبه شبكي الشكل، مما يقلل بشكل كبير من العمالة الثانوية مقارنة بالطرق الأخرى.

مكونات النظام الرئيسية لتحقيق الأداء الأمثل

تعتمد كفاءة عملية RTM بأكملها بشكل كبير على أداء وتكامل مكوناتها الأساسية. إن مكبس RTM الحديث هو أكثر من مجرد جهاز تثبيت؛ فهي خلية إنتاجية متكاملة.

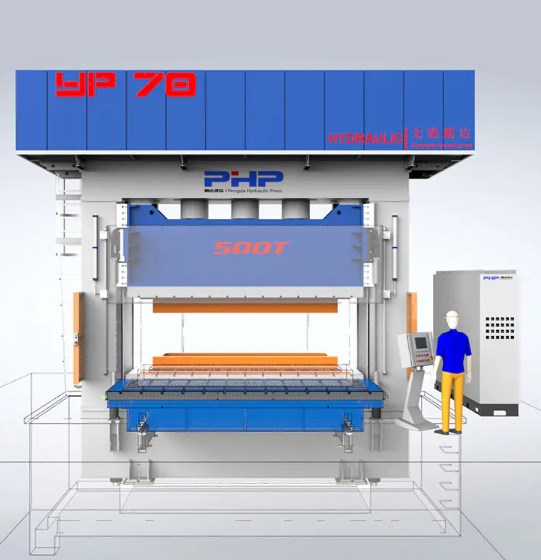

• وحدة الإطار الصحفي والتثبيت: هذا هو العمود الفقري للنظام، حيث يوفر السلامة الهيكلية والقوة اللازمة لإبقاء القالب مغلقًا. توفر المطابع الحديثة قوى تثبيت قابلة للبرمجة وقابلة للتكرار بدرجة كبيرة.
• نظام الحقن: ويشمل ذلك عدادات الراتنج والمحفزات، والخلاطات، ومضخات الحقن. تعد الدقة في القياس والخلط أمرًا حيويًا لتحقيق كيمياء الراتنج المتسقة، وبالتالي الخواص الميكانيكية المتسقة في الجزء النهائي.
• وحدة التحكم في درجة حرارة القالب (TCU): تقوم وحدة TCU بتدوير السائل الحراري عبر القنوات الموجودة في القالب لتسخينه إلى درجة الحرارة الدقيقة المطلوبة لتدفق الراتنج الأمثل وحركية المعالجة. التحكم الدقيق في درجة الحرارة أمر غير قابل للتفاوض لتحقيق أوقات دورات قصيرة وأجزاء عالية الجودة.
• وحدة التحكم المنطقية القابلة للبرمجة (PLC): إن PLC هو عقل العملية، حيث يقوم بأتمتة الدورة بأكملها بدءًا من إغلاق القالب وتثبيته إلى الحقن والمعالجة وإزالة القولبة. يقوم بتخزين وصفات لأجزاء مختلفة، مما يضمن التكرار ويسمح بتسجيل البيانات لأغراض مراقبة الجودة.

العوامل الحاسمة لاختيار معدات RTM المناسبة

يعد اختيار مكبس القولبة RTM بمثابة استثمار رأسمالي كبير، ويجب أن يعتمد القرار على تقييم شامل لاحتياجات الإنتاج المحددة لديك. إن الصحافة المناسبة تمامًا لتطبيق ما قد تكون غير مناسبة لتطبيق آخر. ولذلك، فإن التقييم التفصيلي للمواصفات الفنية والمتطلبات التشغيلية وأهداف الإنتاج طويلة المدى أمر بالغ الأهمية. بالنسبة للمصنعين الذين يتطلعون إلى تحسين عمليتهم، فهم الفروق الدقيقة مواصفات ماكينة RTM ذات الضغط المنخفض هي نقطة انطلاق أساسية. توفر أنظمة الضغط المنخفض مزايا مميزة، بما في ذلك انخفاض تكاليف الأدوات، والقدرة على استخدام قوالب أقل قوة، وانخفاض استهلاك الطاقة، مما يجعلها مثالية للأجزاء الكبيرة مثل شفرات توربينات الرياح أو أحواض الاستحمام حيث لا تتطلب ضغوط حقن عالية للغاية.

تحليل قوة التثبيت وحجم الصوانى

إن قوة التثبيت، التي يتم قياسها بالأطنان، وحجم الصوانى، التي تحدد الحد الأقصى لمساحة القالب، هما المواصفات الأساسية ولكن الأكثر أهمية. يتم تحديد قوة التثبيت المطلوبة من خلال المساحة المتوقعة للجزء (بما في ذلك نظام العداء) والحد الأقصى لضغط الحقن المتوقع داخل تجويف القالب. ستؤدي قوة التثبيت غير الكافية إلى انحراف القالب ووميضه، مما ينتج عنه نفايات ويتطلب عمالة ما بعد المعالجة. يقدم الجدول أدناه مقارنة عامة لكيفية ارتباط حجم الجزء بمتطلبات قوة التثبيت النموذجية.

بالإضافة إلى القوة، يجب أن يتناسب حجم اللوح مع الأبعاد المادية للقالب، بما في ذلك أي تركيبات إضافية مثل أدوات السحب أو الشرائح الهيدروليكية. من المهم أيضًا مراعاة فتحة ضوء النهار (الحد الأقصى لارتفاع القالب الذي يمكن أن تقبله الصحافة) وضربة الضغط لضمان التوافق مع أدواتك.

تقييم أنظمة التحكم وتكامل الأتمتة

يؤثر مستوى التطور في نظام التحكم في الصحافة بشكل مباشر على سهولة الاستخدام والتكرار وسلامة البيانات. يسمح النظام الحديث القائم على PLC مع شاشة اللمس HMI (واجهة الإنسان والآلة) للمشغلين بإدخال وتخزين مئات من وصفات الأجزاء. يجب مراقبة المعلمات الرئيسية مثل ضغط الحقن ومعدل التدفق ودرجة حرارة الراتنج ودرجة حرارة القالب والتحكم فيها بطريقة حلقة مغلقة. بالنسبة للعمليات التي تهدف إلى إنتاج كميات كبيرة، يجب أن تكون إمكانية التشغيل الآلي أحد الاعتبارات الرئيسية. يتضمن ذلك التكامل مع الروبوتات للتحميل المسبق وتفريغ الأجزاء النهائية، وكذلك مع المعدات الأولية والنهائية. نظام التحكم القوي هو ما يمكّن الشركة المصنعة من إنتاج أجزاء عالية الجودة باستمرار ويوفر بيانات التتبع التي تتطلبها العديد من الصناعات المتقدمة.

تعزيز جودة الجزء وتحقيق فعالية التكلفة

الدافع الأساسي لاعتماد تقنية RTM هو التحسن الكبير في جودة الأجزاء والفوائد الاقتصادية المرتبطة بها. على عكس عمليات القولبة المفتوحة، تنتج RTM أجزاء ذات سطحين نهائيين وناعمين (الجانب A والجانب B)، وهو أمر مرغوب فيه للغاية للتطبيقات الجمالية. تؤدي عملية القالب المغلق أيضًا إلى نسب ألياف إلى راتنج أكثر اتساقًا وخصائص ميكانيكية فائقة لأن بنية الألياف لا يتم إزعاجها أثناء مرحلة تطبيق الراتنج. عند تقييم عرض القيمة الإجمالية، من الضروري إجراء أ تحليل التكلفة والفوائد لـ RTM مقابل وضع اليد . في حين أن الاستثمار الأولي في مكبس RTM والقوالب المعدنية المطابقة أعلى من الأدوات المستخدمة في التركيب اليدوي، إلا أن التوفير على المدى الطويل كبير ومتعدد الأوجه.

خصائص ميكانيكية فائقة وتشطيب سطحي

لا يمكن إنكار مزايا الجودة لـ RTM. تسمح هذه العملية باستخدام تعزيزات الألياف المستمرة عالية الأداء، والتي يتم وضعها بطريقة يمكن التحكم فيها لتحسين القوة والصلابة في اتجاهات محددة. وينتج عن الدمج تحت الضغط والحرارة مركب ذو محتوى فراغ منخفض جدًا (عادةً أقل من 1%)، وهو ما يترجم مباشرة إلى ارتفاع قوة القص بين الصفائح ومقاومة التعب. علاوة على ذلك، فإن السطح الذي يحاكي سطح القالب يتمتع بجودة استثنائية، وغالبًا ما يتم تحقيق تشطيب من الفئة "أ" مباشرة من القالب، مما يلغي أو يقلل بشكل كبير من الحاجة إلى الصنفرة وإعداد الطلاء. يعد هذا تناقضًا صارخًا مع وضع اليد، حيث يكون الجانب المفتوح من الجزء خشنًا ويتطلب عملاً كبيرًا لتحقيق سطح مقبول.

تقليل التكاليف التشغيلية والأثر البيئي

تمتد الفوائد الاقتصادية لـ RTM إلى ما هو أبعد من توفير العمالة. تحتوي طبيعة القالب المغلق لهذه العملية على انبعاثات ستايرين (لراتنجات البوليستر والفينيل إستر) والمركبات العضوية المتطايرة (VOCs) بشكل أكثر فعالية من القالب المفتوح، مما يساعد الشركات المصنعة على تلبية اللوائح البيئية الصارمة وإنشاء مكان عمل أكثر أمانًا. استخدام المواد هو أيضا أكثر كفاءة. في وضع اليد، يكون الراتينج الزائد أمرًا نموذجيًا، مما يؤدي إلى إهدار وأجزاء أثقل. يتحكم الحقن الدقيق لـ RTM في كمية الراتينج المستخدم، مما يؤدي إلى انخفاض وزن الجزء وتقليل تكلفة المواد. توضح القائمة التالية المجالات الرئيسية لتوفير التكاليف:

• تخفيض تكلفة العمالة: RTM أقل كثافة في العمالة بكثير من وضع اليد. يمكن لمشغل واحد في كثير من الأحيان إدارة مكابس متعددة، في حين يتطلب وضع اليد عمالًا ماهرين لكل جزء.
• كفاءة المواد: يعمل القياس الدقيق للراتنج والقالب المغلق على تقليل النفايات، مما يؤدي إلى توفير مباشر في المواد الخام.
• تقليل إعادة العمل والخردة: تؤدي القابلية العالية للتكرار والأتمتة لـ RTM إلى الحصول على أجزاء جيدة باستمرار، مما يقلل بشكل كبير من معدلات الرفض والتكلفة المرتبطة بإصلاح الأجزاء المعيبة.
• انخفاض تكاليف الامتثال البيئي: يؤدي انخفاض الانبعاثات إلى تقليل العبء على أنظمة التهوية وتخفيض الهواء، مما يؤدي إلى انخفاض تكاليف التشغيل للمصنع.

تحسين عملية RTM للهندسة المعقدة

مع تزايد الطلب على الأجزاء المركبة خفيفة الوزن، والقوية، وذات الأشكال المعقدة، أصبحت قدرة عملية RTM على استيعاب التصميمات المعقدة ميزة كبيرة. ومع ذلك، فإن قولبة الأجزاء بنجاح ذات السحب العميق، أو القطع السفلية، أو السماكات المختلفة تتطلب أسلوبًا متطورًا في كل من تصميم القالب والتحكم في العملية. للمهندسين معالجة هذه التحديات، وإيجاد الأفضل معلمات صب RTM للمركبات السميكة هي مهمة مشتركة وحاسمة. تكون المقاطع السميكة عرضة للرطوبة غير الكاملة أو ارتفاع درجة الحرارة الطاردة للحرارة أثناء المعالجة، مما قد يؤدي إلى فراغات داخلية أو تشقق المصفوفة. يعد تحسين المعلمات مثل موقع بوابة الحقن، ووضع فتحة التهوية، وضغط الحقن، ودورة المعالجة متعددة المراحل أمرًا ضروريًا لضمان تغلغل الراتينج بالكامل في التشكيل وعلاجه بشكل موحد دون عيوب.

استراتيجيات تشكيل الأجزاء المعقدة والعميقة السحب

يتطلب إنتاج الأجزاء ذات الأشكال الهندسية المعقدة تخطيطًا دقيقًا لضمان تدفق الراتينج بالتساوي وملء تجويف القالب بالكامل. تتمثل الإستراتيجية الرئيسية في استخدام برنامج ديناميكيات الموائع الحسابية (CFD) لمحاكاة تدفق الراتنج أثناء مرحلة التعبئة. تساعد هذه المحاكاة في تحديد البقع الجافة المحتملة أو تتبع السباق (التدفق التفضيلي على طول القنوات ذات المقاومة المنخفضة) قبل بناء قالب واحد. واستنادًا إلى المحاكاة، يمكن للمهندسين تحسين عدد وموقع بوابات الحقن وفتحات الهواء. بالنسبة للأجزاء ذات السحب العميق، قد يكون من الضروري استخدام نقاط حقن متعددة لضمان وصول الراتنج إلى جميع مناطق التشكيل في وقت واحد. بالإضافة إلى ذلك، قد يشتمل القالب على ميزات مثل الشرائح أو الرافعات لإنشاء قطع سفلية، مما يسمح بتفكيك الجزء دون تلف.

ضمان العلاج الموحد وتقليل الضغوط المتبقية

في الأجزاء المعقدة، يمكن أن تؤدي الاختلافات في السُمك إلى معدلات معالجة تفاضلية. يتم معالجة المقاطع السميكة بشكل أبطأ بسبب الكتلة الحرارية، أو يمكن أن ترتفع درجة حرارتها بسبب الطبيعة الطاردة للحرارة لتفاعل الراتنج. يمكن لهذا المعالجة غير المنتظمة أن تحبس الضغوط المتبقية، مما يؤدي إلى اعوجاج جزئي أو عدم دقة الأبعاد بعد القالب. ولمواجهة ذلك، يجب أن يكون نظام التحكم في درجة حرارة القالب محددًا بدقة لتوصيل درجات حرارة مختلفة إلى مناطق مختلفة من القالب، مما يعزز ملف معالجة أكثر اتساقًا في جميع أنحاء الجزء. علاوة على ذلك، يعد استخدام نظام الراتنج مع درجة حرارة طاردة للحرارة منخفضة الذروة وتخصيص دورة المعالجة مع أوقات تعليق مناسبة ومعدلات انحدار من إجراءات التحكم في العملية الحيوية لتحقيق استقرار الأبعاد في أجزاء RTM المعقدة.

الحفاظ على مطبعة RTM الخاصة بك لتحقيق الموثوقية على المدى الطويل

لضمان استمرار مكبس RTM في تقديم كفاءة عالية وجودة جزئية طوال عمرها التشغيلي بالكامل، فإن نظام الصيانة الاستباقي والمنهجي غير قابل للتفاوض. يعد التوقف غير المخطط له أحد أكبر تكاليف التصنيع، وغالبًا ما يكون نتيجة لإهمال الصيانة. إن المكبس الذي يتم صيانته جيدًا لا يعمل بشكل أكثر موثوقية فحسب، بل يحافظ أيضًا على دقته، والتي ترتبط ارتباطًا مباشرًا باتساق الأجزاء التي تنتجها. شامل جدول الصيانة لصحافة RTM يجب تطويرها والالتزام بها بدقة، بما في ذلك المهام اليومية والأسبوعية والشهرية والسنوية. يجب أن يستند هذا الجدول الزمني إلى توصيات الشركة المصنعة ولكن يجب أن يكون مصممًا أيضًا ليناسب حجم الإنتاج المحدد والظروف البيئية لمنشأتك.

فحوصات الصيانة اليومية والأسبوعية الأساسية

يمكن تحديد العديد من المشكلات الحرجة ومنعها من خلال عمليات الفحص البصري اليومية البسيطة والفحوصات الروتينية. هذه المهام هي خط الدفاع الأول ضد الأعطال الكبرى.

• الشيكات اليومية: يجب على المشغلين فحص تسرب الزيت الهيدروليكي حول الأسطوانات والصمامات والأنابيب. تحقق من مستوى الزيت الهيدروليكي في الخزان. استمع إلى الأصوات غير العادية الصادرة عن المضخات أو المحركات أو آلية التثبيت. افحص بصريًا خراطيم السخان والتوصيلات الموجودة على وحدة التحكم في درجة حرارة القالب بحثًا عن علامات التآكل أو التسرب.
• الشيكات الأسبوعية: قم بتنظيف الألواح لمنع الحطام من التأثير على محاذاة القالب أو جودة الجزء. تحقق من حالة السائل الهيدروليكي بحثًا عن علامات التلوث أو التدهور. التحقق من معايرة أجهزة استشعار الضغط ودرجة الحرارة. فحص التوصيلات الكهربائية بحثاً عن ضيقها وعلامات ارتفاع درجة الحرارة.

الصيانة الاستباقية على المدى الطويل واستبدال المكونات

بالإضافة إلى المهام اليومية والأسبوعية، يلزم وجود خطة صيانة أكثر تعمقًا لمعالجة تآكل المكونات بمرور الوقت. بالنسبة للمرافق التي تعمل بنوبات متعددة، فإن مسألة كيفية زيادة الإخراج باستخدام مكبس RTM في ضوء النهار المتعدد كثيرا ما ينشأ. يمكن للضغط متعدد النهار، والذي يتميز بمحطات قوالب متعددة بين أسطواناته، أن يزيد الإنتاج بشكل كبير من خلال السماح بمعالجة جزء واحد بينما يتم حقن جزء آخر ويتم فك قالب ثالث. ومع ذلك، تتطلب هذه الآلة المعقدة جدول صيانة أكثر صرامة. تشمل أنشطة الصيانة الرئيسية طويلة المدى ما يلي:

• إصلاح النظام الهيدروليكي: يعد تغيير السائل الهيدروليكي والمرشحات بشكل دوري أمرًا بالغ الأهمية. بمرور الوقت، ستتحلل موانع التسرب والخراطيم الموجودة في النظام الهيدروليكي ويجب استبدالها كجزء من برنامج الصيانة الوقائية لتجنب الأعطال الكارثية.
• فحص الصوانى وقضبان التعادل: يجب فحص الألواح للتأكد من استوائها وقضبان الربط بحثًا عن أي علامات تمدد أو تسجيل. يمكن أن يؤدي عدم المحاذاة إلى قوة تثبيت غير متساوية وتغيرات في سمك الجزء.
• خدمة نظام الحقن: يجب تنظيف وصيانة أجهزة القياس الدقيقة والخلاطات والمضخات الخاصة بنظام الحقن بشكل منتظم لمنع تراكم الراتنج وضمان التحكم الدقيق في النسبة. يجب استبدال الخلاطات الثابتة على النحو الموصى به.
• التحقق من نظام التحكم: يجب اختبار ومعايرة PLC وأجهزة الاستشعار وأقفال الأمان بشكل دوري للتأكد من أنها تعمل بشكل صحيح، والحفاظ على تكرار العملية وسلامة المشغل.

من خلال الاستثمار في ثقافة صيانة منضبطة، يمكن للمصنعين زيادة وقت التشغيل والأداء والعائد على الاستثمار في مكابس التشكيل RTM الخاصة بهم، مما يضمن أنها تظل حجر الزاوية في التصنيع الفعال لسنوات قادمة.
