لاختيار المناسب اضغط على SMC الحمولة، فمن الضروري أولا توضيح ضغط صب منتجات اس ام سي ، ثم بناءً على ذلك، حدد حمولة مكبس SMC المناسبة وفقًا لمواصفات استخدام المكابس الهيدروليكية.
1. ما هو ضغط صب منتجات SMC؟
ضغط التشكيل SMC (مركب تشكيل الألواح) المنتجات هي في الأساس الضغط المطلوب لوضعها قالب اس ام سي في مكبس هيدروليكي SMC ، حافظ على القالب مغلقًا، وقم بتسخين وتدفق وملء وضغط القالب ورقة SMC في تجويف القالب، وتشكيل المنتج في نهاية المطاف.
2. كيف يتم حساب ضغط التشكيل لمنتجات SMC بسرعة؟
صيغة حسابية سريعة لضغط تشكيل منتج SMC:
و = ف × س
ملحوظة:
① F: الضغط المطلوب لقولبة ضغط المنتج SMC (طن)
② P: ضغط القولبة لكل وحدة مساحة لمنتج SMC (طن)
نظرًا لاختلاف نسب المواد، فإن ضغط القولبة لمنتجات SMC المختلفة يختلف، وعادةً ما يتراوح من 600 إلى 1200 طن لكل متر مربع. بشكل عام، كلما زاد الضغط، كلما كانت جودة سطح المنتج النهائي أفضل.
③ S: منطقة عرض منتجات SMC (م²)
المساحة المتوقعة للمنتج النهائي، بما في ذلك الإشغال الأساسي وإسقاط القناة/القناة، وخصم مساحة الفتحة المفتوحة بدون مادة في المنتج. نظرًا للحاجة إلى مراعاة عامل الأمان المناسب عند اختيار حمولة مكبس SMC، يمكن تجاهل منطقة الفتح عند حساب المساحة المتوقعة للمنتج بسرعة، باستثناء الفتحات ذات المساحة الكبيرة.
3. اختيار حمولة مكبس SMC
من خلال حساب ضغط المنتج، يمكن استنتاج الحمولة الصحيحة للمكبس الهيدروليكي بناءً على مواصفات استخدامه.
عادةً، يمكن للضغط الهيدروليكي الحفاظ على نطاق ضغط ثابت يتراوح من 20% إلى 80% من حمولته الكاملة للاستخدام على المدى الطويل. لذلك، عند حساب ضغط التشكيل للمنتج، يجب السماح بهامش يبلغ حوالي 20٪ عند اختيار المكبس الهيدروليكي، ويجب اختيار المعلمات القياسية الصناعية قدر الإمكان. على سبيل المثال، عندما يكون ضغط التشكيل المحسوب 800 طن، فإن الضغط الهيدروليكي بمقدار 1000 طن يكون أكثر ملاءمة.
4. استكمال الخطوات الحسابية
① قم بقياس أو رسم المنطقة المتوقعة S (م ²) للجزء في اتجاه فتح القالب. تنبيه: إذا كان الجزء يحتوي على أسطح فراق متعددة أو قوالب تجاويف متعددة، فيجب حسابه بناءً على إجمالي المساحة المتوقعة (مجموع كل تجويف).
② اختيار أو تقدير ضغط التشكيل p (طن أو بنسلفانيا أو MPa): يمكن الحصول عليه عمومًا من موردي المواد أو أدلة العمليات أو خبرة قطع العمل المماثلة. يتأثر ضغط صب SMC بشكل كبير بالصيغة ودرجة حرارة التسخين المسبق والسمك ومحتوى الألياف وخصائص التدفق.
③ استبدل الصيغة للحصول على ضغط التشكيل (بالطن أو N).
④ أضف عامل أمان (يتراوح عادةً من 1.1 إلى 1.3، اعتمادًا على عدم اليقين وبنية القالب) للحصول على القوة الناتجة عن التصميم.
⑤ اقسم القوة الناتجة على 9806.65 للحصول على حمولة الضاغط المطلوبة (t).
⑥ عند اختيار آلة الضغط، من الضروري أيضًا مراعاة الحد الأقصى لارتفاع فتح القالب، والسكتة الدماغية، ومتطلبات التسخين / التبريد، ووقت التثبيت، واستجابة دائرة الزيت.
5. الاحتياطات
① تعريف منطقة الإسقاط : باستخدام أقصى مساحة إسقاط للجزء على سطح الفواصل (بما في ذلك منطقة قناة التدفق والمنطقة التي ستنتج حواف الفلاش)، يجب خصم المساحة الفارغة للأجزاء المفتوحة المجوفة أو الكبيرة. ولكن عند الحساب بسرعة، يمكن تجاهل المنطقة المفتوحة.
② اختيار ضغط القولبة : كلما كان ذلك أفضل؛ يمكن أن يتسبب الارتفاع المفرط في تلف العفن أو الوميض الزائد أو عيوب السطح أو التدفق الزائد للمواد. يجب أن يعتمد على القدرة على الملء وتحقيق السُمك/الكثافة المستهدفة.
③ تأثير المواد ودرجة الحرارة على الضغط : تختلف لزوجة المواد ومقاومة الشد بشكل كبير عند درجات حرارة مختلفة، ويمكن أن تؤدي درجة حرارة التسخين المسبق ودرجة حرارة القالب ومحتوى الألياف/الحشو إلى تغيير الضغط المطلوب بشكل كبير.
④ هامش الأمان : في الاختيار الفعلي، غالبًا ما يتم إضافة هامش من 10% إلى 30% لتغطية عوامل مثل تقلبات العملية واحتكاك العفن.
⑤ تحويل الوحدة : الوحدات المختلطة مثل رطل لكل بوصة مربعة، بار، كجم قوة / سم ²، طن، وما إلى ذلك شائعة الاستخدام في المواقع الهندسية. عند الحساب، من الضروري تحويلها إلى نفس النظام لتجنب الأخطاء.
6. نطاق ضغط التشكيل الشائع في الصناعة (كمرجع)
| الصناعة | أجزاء | الحمولة المرجعية |
| صناعة كهربائية | غلاف المحول، صندوق الكهرباء، الخ | 600 ~ 700 طن |
| البناء الحضري | غطاء فتحة التفتيش، لوحة خزان المياه، صندوق القمامة، لوحة الشبكة، إلخ | 600 ~ 700 طن |
| النقل بالسكك الحديدية | مكونات الشاحنة، أبواب ونوافذ الجنزير، إلخ | 800 ~ 1000 طن |
| مركبة الطاقة الجديدة | حالة البطارية، صندوق تخزين الطاقة، الخ | 800 ~ 1000 طن |
| سيارة ركاب | مكونات السيارة الراقية | 1000 ~ 1200 طن |
7. مثال للحساب
الافتراض: المساحة المسقطة للجزء هي 5000 سم²، ومتوسط ضغط التشكيل الذي تحدده العملية هو 5 ميجا باسكال. (ملاحظة: هذه قيمة نموذجية، وسيتم تحديد المادة والعملية الفعلية). ثم:
ع=5*10 6 Pa
ق = 5000/10000 = 0.5 م 2
ف=ف*س=5*10 6 *0.5=2.5*10 6 N
و=2.5*10 6 N/9806.65 ≈255吨
لأن:

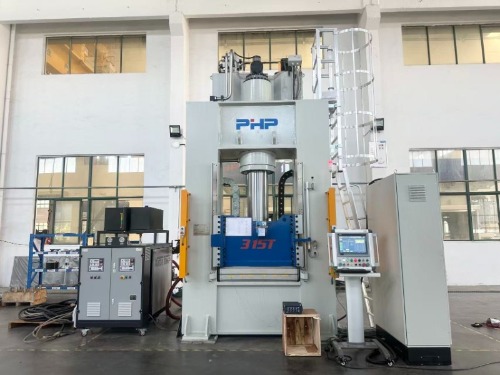

255/315≈81%
255/400≈64%
لذلك، عند اختيار مكبس SMC، فإن مكبس 400 طن هو الأنسب.
