بي سي إم (قالب الضغط المسبق) هي تقنية تصنيع مركبة متقدمة تستخدم المواد المسبقة لقولبة الضغط. توفر مركبات PCM مزايا مثل هيكل خفيف الوزن، قوة عالية، مقاومة للتآكل، وثبات استثنائي .
تُستخدم هذه العملية على نطاق واسع في مركبات الطاقة الجديدة وأنظمة تخزين الطاقة والمعدات الصناعية المختلفة، وقد أصبحت اتجاهًا رئيسيًا للتنمية للجيل القادم من المواد عالية الأداء.

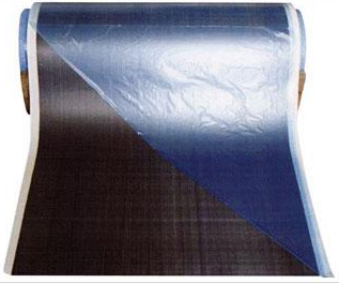

1. المواد الخام
أصبحت تقنية المعالجة المسبقة بالحرارة سريعة المعالجة - التي تم تطويرها خصيصًا لمكونات السيارات مثل الأغطية العلوية لحزمة البطاريات - ناضجة للغاية وتلبي تمامًا احتياجات إنتاج قوالب الضغط ذات الدورة السريعة.
- مميزات المادة التحضيرية:
وقت المعالجة: 4-5 دقائق
دورة الإنتاج: 6-10 دقائق لكل جزء
درجة مثبطات اللهب: UL 94 V-0 (2017)
يتوافق مع شهادة RoHS
- الاختلافات بين PCM وSMC وLFT-D:
التعزيز:
يستخدم PCM الأقمشة الزجاجية المنسوجة المستمرة، بينما يستخدم SMC وLFT-D الألياف المقطعة.
راتنج المصفوفة:
يعتمد PCM على راتنجات الإيبوكسي، ويقدم أداءً جيدًا مقارنة براتنج البوليستر غير المشبع (SMC) وراتنج PP (LFT-D).
سلوك تدفق المواد أثناء الصب:
في صب PCM، لا تتدفق الألياف؛ تتدفق كمية صغيرة فقط من الراتينج محليًا حول المادة.
2. العفن
عندما تدخل عملية التشكيل بالضغط PCM في الإنتاج الضخم الموحد، تصبح تكنولوجيا تصنيع القوالب الفولاذية ضرورية. المادة الأساسية للقالب عادة ما تكون من الفولاذ P20، مما يضمن المتانة على المدى الطويل والأداء المستقر.
- مميزات القوالب الفولاذية:
قوة عالية وعمر خدمة طويل (≥100000 قطعة)، مناسبة للإنتاج الضخم
تكلفة أعلى، مع خيارين هيكليين: قالب النقل أو القالب المغلق
دورة تصنيع طويلة، وتتطلب حوالي 60 يومًا
الإنتاج اليومي: 80-120 مجموعة (قوالب مقترنة) لكل مجموعة قوالب

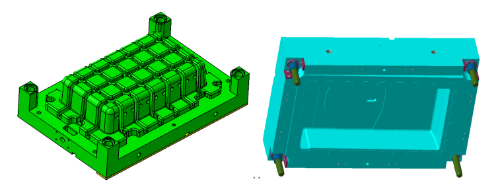

- القالب الرئيسي

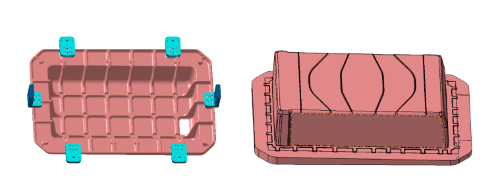

- نقل القالب

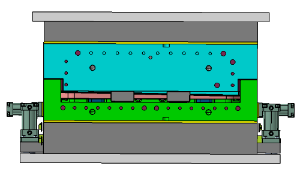

- القالب بعد التجميع

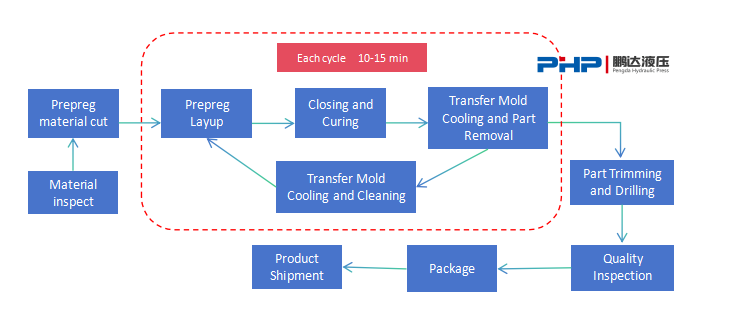

مخطط استخدام القالب: قالب رئيسي واحد وأربعة قوالب نقل
استخدم برنامج فايبرسيم لتوليد رسم تطوير الرقائق، مما يتيح القطع الدقيق للمواد التمهيدية .
قم بتشغيل 4-5 قوالب نقل بالتناوب، مما يحقق دورة إنتاج تبلغ 10-15 دقيقة .

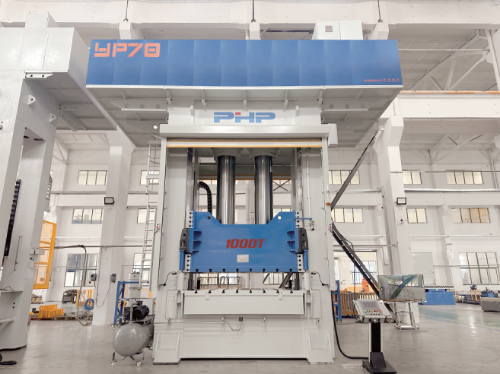

3. مكبس التشكيل بالضغط PCM
ال مكبس صب الضغط المؤازر PCM هي آلة تشكيل مركب عالية الدقة مدفوعة بمحرك مؤازر. يتضمن مبدأ عملها وضع مادة التقوية المسبقة التشكيل في قالب ساخن. تقوم مكبس PCM بعد ذلك بإغلاق القالب بسرعة، وزيادة الضغط، وتمكين المعالجة السريعة للتجهيز المسبق، وأخيرًا فتح القالب لإزالة الأجزاء. إنه نظام هيدروليكي متخصص مصمم للقولبة المركبة الفعالة والمستقرة.
- مميزات ماكينة التشكيل بالضغط المؤازرة PCM من Pengda:
هيكل إطار قوي يضمن صلابة جيدة للآلة بشكل عام
نظام يحركه المؤازرة يقلل بشكل كبير من استهلاك الطاقة
عملية سلسة مع اهتزاز صفر لصب عالية الدقة
نظام الأنابيب المتكامل يقلل بشكل فعال من مخاطر تسرب الزيت
نظام تدفئة متكامل اختياري لتكوين العميل المرن
تصميم اختياري للنظام الأساسي على مستويين للاستخدام الفعال للمساحة الأرضية
- نظام التحكم بالتدفئة
عند توفير مكابس ضغط PCM، PHP الصحافة يوفر نظامًا اختياريًا للتحكم في تسخين القالب المعتمد على الزيت. يمكن وضع جهاز التحكم في درجة حرارة القالب (MTC) على منصة المستوى الثاني للمكبس، مما يوفر المساحة الأرضية بشكل فعال.
خطوط مخرج الزيت يتم توصيلها باستخدام أنابيب صلبة، بينما يتم توصيلها بالقالب باستخدام خراطيم مرنة.
خراطيم التدفئة الموجودة على الشريحة داخل سلسلة سحب فولاذية لتوفير حماية جيدة.
يتم تغليف جميع خطوط أنابيب التدفئة العزل الحراري لمنع إصابة ارتفاع درجة الحرارة للمشغلين.
وصلات تسخين سريعة التوصيل محجوزة على كل من الشريحة والمسند، مما يتيح الاتصال السريع بين القالب وMTC.
- حل خط الإنتاج المتكامل
آلة القطع الأوتوماتيكية:
يتيح القطع السريع والدقيق للمواد المسبقة التحضير، مما يضمن أوقات دورة إنتاج متسقة.
نقل الروبوتات / نظام التشكيل:
يتم نقل قوالب النقل المتعددة ووضعها بسرعة ودقة تحت ظروف درجات الحرارة العالية.
ضغط الصحافة والقالب تحكم في درجة الحرارة:
متكامل مع المعدات النهائية لتحقيق صب PCM مستقر وفعال.
آلة التشذيب والحفر بالليزر:
يوفر قطعًا دقيقًا لبدل المعالجة مقاس 20 مم على أجزاء التقوية المسبقة المصنوعة من الألياف المستمرة.

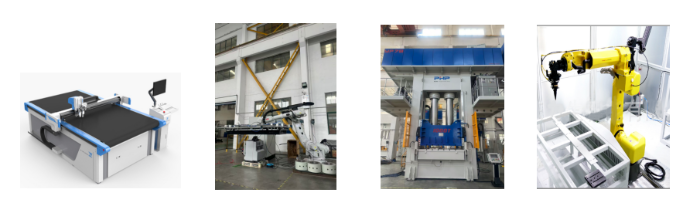

آلة قطع أوتوماتيكية ذراع آلي للنقل مسخن زيت الضغط PCM التشذيب والحفر بالليزر
4. مقارنة الأداء: PCM، LFT-D، وSMC
مقارنة أداء الغطاء العلوي لحزمة البطارية عبر العمليات الثلاث
| الأداء | PCM | LFT-D | SMC |
| الكثافة جم/سم3 | 1.95-2.0 | 1.2 | 1.85 |
| سمك المنتج مم | 0.9-1.5 | 3-3.5 | 2.5-3 |
| متوسط الوزن المساحي جم/م2 | 1.67-2.28 | 3.6-4.2 | 4.63-5.55 |
| قوة الشد MPa | 400 | 60-80 | 80-120 |
| قوة العاطفة MPa | 600 | 90-110 | 80-120 |
| توحيد الراتنج | موحد | حواف غنية بالراتنج | حواف غنية بالراتنج |
| جودة السطح | على نحو سلس | الألياف العائمة | علامات التدفق على السطح |
- مزايا الأغطية العلوية لحزمة بطارية PCM
تقليل السُمك ≥ 52%
تخفيض الوزن ≥ 36%
تم تحسين قدرة حمل الشد بنسبة ≥ 20%
تم تحسين سعة تحميل الانحناء بنسبة ≥ 33%
الحد الأدنى من تدفق الراتنج، مما يضمن توزيع الراتنج بشكل موحد
لا توجد ألياف سطحية عائمة أو علامات تدفق
ال مكبس صب الضغط المؤازر PCM من PHP (المكبس الهيدروليكي PENGDA) يدمج الكفاءة العالية، وتوفير الطاقة، والتحكم عالي الدقة، والموثوقية المتميزة، مما يوفر حلولًا متقدمة لقولبة المواد المركبة المتطورة. مدعومًا بنظام محرك مؤازر كامل، فهو يقلل بشكل كبير من استهلاك الطاقة، بينما يضمن تصميمه الهيكلي المبتكر - المصمم وفقًا لمعايير التصنيع الأوروبية الصارمة - استغلالًا استثنائيًا لمساحة الاستقرار التشغيلي.
ال equipment is particularly well-suited for the fast-cycle molding of الأغطية العلوية لحزمة بطارية PCM المستخدمة في مركبات الطاقة الجديدة. علاوة على ذلك، تم تطبيقه على نطاق واسع في مجالات السيارات والفضاء والنقل بالسكك الحديدية والبنية التحتية الحضرية، مما يوفر دعمًا فنيًا قويًا لمساعدة المؤسسات في العديد من الصناعات. إنه يمثل خيارًا مثاليًا لقيادة التحديث الصناعي وتعزيز التنمية خفيفة الوزن.
