SMC (مركب تشكيل الألواح)
مناسبة للإنتاج الضخم للمنتجات التي تتطلب جودة سطحية عالية ومقاومة للعوامل الجوية، وتكون حساسة للتكلفة، ولا تتطلب قوة هيكلية شديدة أو خصائص خفيفة الوزن. تشمل مزاياها أداء صب ثابت، تشطيب جيد للسطح، وأتمتة ناضجة. ومع ذلك، فهو ثقيل نسبيًا، مع خصائص ميكانيكية محدودة (مقارنة بمركبات الألياف المستمرة) ودقة الأبعاد.
HP-RTM (قالب نقل الراتنج عالي الضغط)
مناسب للمكونات الهيكلية التي تتطلب صلابة/قوة عالية، وتصميمًا خفيف الوزن، واستمرارية الألياف، أو عندما تكون نسبة القوة إلى الوزن عاملاً رئيسيًا في التصنيع. تتضمن مزاياها قوة عالية ومحددة للمنتج النهائي وإمكانية إنتاج أجزاء هيكلية ذات جدران رقيقة وواسعة الامتداد. تتمثل العيوب في العمليات المعقدة، والتكاليف المرتفعة للقوالب، والأدوات، والمواد، ومتطلبات التحكم الصارمة في العمليات. يقتصر وقت الدورة والإنتاجية على نظام المعالجة.
1. الفرق المادي
|
| SMC | HP-RTM |
| يؤلف | ألياف مقطعة (أساسًا ألياف زجاجية) أو بوليستر أو حشوات مصفوفة راتنجية غير مشبعة أو مثبطات اللهب أو مسرعات أو مواد معدلة معززة. يتم توفير المواد في شكل ورقة (مركب مخلوط مسبقًا). | يتم حقن النسيج المغمور بالتدخل (النسيج أحادي الاتجاه، والنسيج المنسوج، والنسيج المصفح، وتشكيل الألياف المستمرة) والراتنجات السائلة منخفضة اللزوجة (بديل الإيبوكسي/البوليستر غير المشبع/الستيرين، وما إلى ذلك) ومعالجته تحت ضغط مرتفع. |
| الألياف خصائص | ألياف مقطعة أو موجهة بشكل عشوائي، بدون تعزيز مستمر للألياف - يكون الأداء متوازنًا في جميع الاتجاهات (متناحي الخواص)، ولكن القوة والصلابة المحددة أقل من تلك الخاصة بمركبات الألياف المستمرة. | ألياف مستمرة (زجاجية أو كربونية أو هجينة)، ذات اتجاهات قابلة للتكوين، توفر خصائص ميكانيكية ممتازة، خاصة على طول اتجاه الألياف. |
| الصيغة أ ميزة | مثبطات اللهب بسهولة (عادةً تحقيق تصنيف UL94 V-0 أو تلبية معايير مثبطات اللهب في السيارات)، مع مقاومة جيدة للطقس وثبات الأبعاد. | يمكن تحقيق أجزاء كبيرة الحجم من الزجاج أو ألياف الكربون (قوة عالية، صلابة عالية، خفيفة الوزن)، مع أنظمة راتينج قابلة للتحديد لتعزيز الاستقرار الحراري، والالتصاق، ومثبطات اللهب (على الرغم من أن تعديلات مثبطات اللهب قد تكون أكثر تعقيدًا وتكلفة). |
| السطح و بعد العلاج | يوفر سطحًا أملسًا ومناسبًا بسهولة للطلاء والطلاء. | يجب الانتباه إلى التحكم في اختراق السطح والراتنج؛ عادةً ما تكون المعالجة اللاحقة مطلوبة لتحقيق جودة سطح عالية. |
2. جودة المنتج النهائي
|
| SMC | HP-RTM |
| ميكانيكية خصائص | قوة الشد والقص معتدلة، مما يجعلها مناسبة للمكونات الخاضعة لأحمال موحدة أو للأغطية الحاملة غير الأولية. مقاومة الصدمات متوسطة، على الرغم من أن الألياف المقطعة توفر بعض مزايا امتصاص الطاقة. | على طول اتجاه الألياف، يمكن أن تكون القوة والصلابة أعلى بكثير من SMC؛ مقاومة التعب ومقاومة الشقوق متفوقة، مما يجعلها مناسبة للهياكل الحاملة أو المكونات المعرضة لقوى عالية التأثير أو الالتواء. |
| الأبعاد دقة و الاستقرار | تم تشكيلها بالضغط، مع ثبات جيد للأبعاد؛ ومع ذلك، فإن التحمل للسمك والميزات الهندسية الصغيرة يتأثر بتدفق المواد وتصميم القالب. | متطلبات عالية للسمك والتحكم في التعبئة المحلية؛ إذا تم تصميم الحقن والتهوية بشكل جيد، فيمكن تحقيق دقة أبعاد عالية، ولكن انكماش الراتينج يتطلب أيضًا تحكمًا وتعويضًا دقيقين. |
| جودة السطح / المظهر | يمكن الحصول على سطح أملس مباشرة، مناسب للمتطلبات الجمالية للأغطية المكشوفة، مع التصاق جيد للطلاء. | قد تتطلب الأسطح المشكلة مباشرة معالجة لاحقة (الورنيش أو التلميع أو الطلاء أو الفيلم) لتحقيق نفس مستوى المظهر مثل SMC؛ ولكن يمكن أيضًا استخدام تقنية الجيلكوت أو الغشاء الشائع لتحسين المظهر، مما يزيد من التكلفة. |
3. الصحافة والمعدات المساعدة
يتطلب SMC استثمارًا منخفضًا نسبيًا في المعدات كما أنه ناضج ومستقر من الناحية التكنولوجية. عادةً، تتطلب معالجة SMC فقط مكبسًا ومجموعة من القوالب ونظام تسخين لإنتاج الأجزاء. المتطلبات الوظيفية للصحافة ليست عالية. يمكن شراء المواد الخام مباشرةً على شكل صفائح ووزنها وتقطيعها باستخدام آلة القطع SMC. بعد القولبة، تتطلب الأجزاء النهائية الصنفرة فقط.

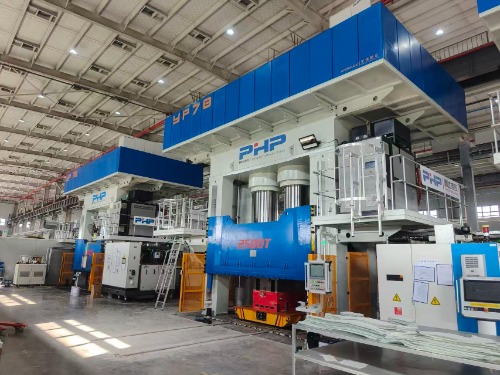

يتطلب HP-RTM استثمارًا أعلى في المعدات. عادةً، يجب أولاً تسخين المادة مسبقًا وتشكيلها مسبقًا، ثم إخضاعها للقولبة بالحقن عالي الضغط في مكبس ذو حمولة كبيرة، وأخيرًا يتم قصها وتقطيعها باستخدام قاطعة الليزر. تتطلب العملية برمتها - من المواد الخام إلى المنتج النهائي - معدات تشمل: مكبس تشكيل بقدرة 100-200 طن (مع نظام تسخين)، ومكبس قولبة بسعة 2500 - 3500 طن (مع نظام تسخين) النظام، ونظام الفراغ، ووظيفة تسوية الزوايا الأربع)، مجموعتين من القوالب، وآلة القطع، وآلة حقن الراتنج، وتركيبات التبريد والمعالجة، والقاطع بالليزر، واختبار إحكام الهواء. الاستثمار الأولي كبير.
4. آخرون
الصيانة وإمكانية إعادة التدوير: يعد كل من SMC وHP-RTM بمثابة نظامين متصلدين بالحرارة، مما يجعل إعادة التدوير أمرًا صعبًا.

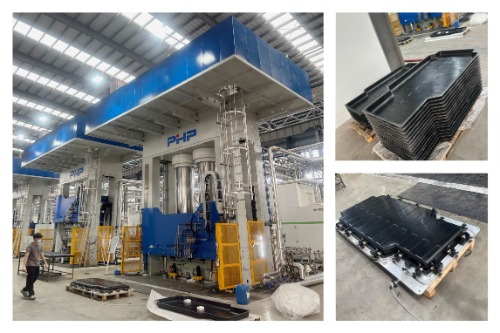

الوزن الخفيف: يمكن أن يؤدي HP-RTM (خصوصًا عند استخدام ألياف الكربون) إلى تقليل الوزن بشكل ملحوظ مقارنةً بـ SMC. عند تطبيقه على أغلفة البطارية، يمكنه تحسين نطاق السيارة أو تقليل تكاليف البطارية الإجمالية.
سلسلة التوريد / مخاطر التوفر: تعتبر سلسلة التوريد للألياف المقطعة SMC مستقرة بشكل عام؛ يمكن أن تواجه ألياف الكربون والراتنجات عالية الأداء تقلبات كبيرة في الأسعار أثناء قلة العرض، مما يتطلب تقييم استقرار العرض على المدى الطويل.
مرونة العملية: يعد HP-RTM أكثر مرونة للهياكل المتكاملة المعقدة، مما يقلل من عدد أجزاء التجميع اللاحقة (وزن خفيف وخطوات تجميع أقل)، ولكن يصعب تعديل القوالب والعمليات بسرعة. يعد SMC مناسبًا بشكل أفضل للإنتاج بكميات كبيرة مع الحد الأدنى من اختلافات التصميم.
المخاطر المتعلقة بالسلامة والتشغيل: قد تشتمل أنظمة حقن الراتنج والمعالجة HP-RTM على مكونات سامة أو متطايرة منخفضة اللزوجة، مما يتطلب رقابة أكثر صرامة على بيئة التشغيل والتهوية ومعدات الحماية الشخصية.
5. ملخص
|
| SMC | HP-RTM |
| الألياف Type | ألياف عشوائية مقطعة | الألياف المستمرة (الموجهة) |
| تكلفة المواد لكل جزء | منخفض | عالية (بسبب تكلفة ألياف الكربون/الإيبوكسي) |
| تعقيد الأداة / المعدات | الأوسط (التدفئة الصحافة) | عالي (يتطلب قياس الحقن، والقوالب المختومة، والتدفئة، والفراغ) |
| زمن الدورة / الطاقة الإنتاجية | مناسبة للإنتاج بكميات كبيرة | تعتمد القدرة الإنتاجية على معالجة الراتنج؛ يمكن زيادتها من خلال المعالجة المتوازية. |
| جودة السطح | ممتاز (من السهل الحصول على سطح أملس وجذاب) | يتطلب معالجة إضافية أو تكنولوجيا الفيلم |
| القوة الهيكلية / الوزن الخفيف | الأوسط | عالية (خاصة عند استخدام ألياف الكربون) |
| مثبطات اللهب/مقاومة للطقس | يمكن تحقيقه بسهولة عن طريق الصياغة | يتطلب صياغة متخصصة، مع تكلفة عالية |
| المكونات القابلة للتطبيق | الأغطية الجمالية والأغطية والأجزاء ذات الحجم الكبير | المساكن الحاملة والتعزيزات والهياكل المتكاملة المعقدة |
